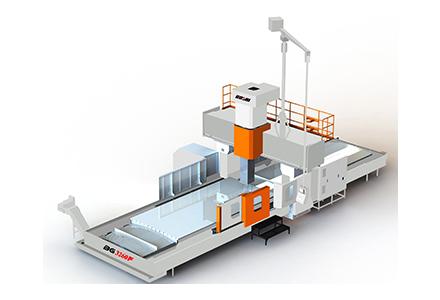

BG-F系列龍門加工中心采用工作臺移動、橫梁固定式龍門框架結構， X、Y軸重載線軌，Z軸硬軌、方滑枕結構，產品規格眾多，種類齊全。以加工各種大、中型復雜零件為對象，具有高速、高精度、高剛性、環保等特點；可進行中、小型箱體類、板類、盤類、殼體類等復雜零件的多品種加工，實現工件一次裝夾后機床自動連續地完成銑、鉆、鏜、擴、鉸、锪、攻絲等多種工序的加工。
產品特點：
床身及主體結構：底座、工作臺、立柱、橫梁、滑座、機頭等主要基礎件采用HT300鑄鐵，箱體式結構，緊湊而合理的對稱式筋結構保證了基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過充分的時效處理，為機床長期使用性能的穩定性提供了保障。
進給機構：X、Y、Z三個方向進給采用高剛性的雙螺母預壓C3級大導程滾珠絲杠，進給速度高。
主軸系統：主軸采用浮動式打刀，在主軸打刀時可有效卸荷對內部軸承的沖擊并迅速用中心高壓氣體對主軸內錐進行清潔，保證主軸及刀具的精度和壽命。
刀 庫：采用圓盤式布局，結構緊湊，換刀速度快，能夠顯著提高加工效率。
潤滑系統：導軌、滾珠絲杠副采用集中自動稀油潤滑，各個節點配有定量式分油器，定時定量向各潤滑部位注油，保證各滑動面充分潤滑，有效的減小摩擦阻力，提高了運動精度，保證了滾珠絲杠副和導軌的使用壽命。
系統配置：機床標配置 FANUC 0i-MF，可選配西門子等進口系統，以及多種國產數控系統，滿足不同客戶的個性化需求。進口系統具有高可靠性、高精度和豐富的功能，適用于高精度、復雜零件的加工。國產數控系統則在性價比和本地化服務方面具有優勢，能夠滿足大多數加工需求。系統界面友好，操作簡便，支持多種編程方式，提高加工效率。
防 護：機床采用符合安全標準的防護，有效隔離加工區和非加工區，確保機床傳動部件和操作人員的安全。防護罩采用高強度材料制成，具有良好的密封性和耐腐蝕性，能夠有效防止切屑和冷卻液的飛濺。防護系統符合人機工程學設計，操作方便，美觀大氣。
適用行業：
廣泛適用于汽車零部件、閥門、工程機械、IT設備、光學設備、醫療設備等行業。
|
項目 |
單位 |
BG3022-F |
BG3025-F |
BG4022-F |
BG4025-F |
BG5022-F |
BG5025-F |
BG6025-F |
BG6032-F |
BG8042-F |
|
|
行程 |
工作臺左右行程（X） |
mm |
3000 |
3000 |
4000 |
4000 |
5000 |
5000 |
6000 |
6000 |
8000 |
|
主軸箱前后行程（Y） |
mm |
2200 |
2700 |
2200 |
2700 |
2200 |
2700 |
2700 |
3200 |
4200 |
|
|
主軸箱上下行程（Z） |
mm |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1250 |
1250 |
|
|
主軸端面至工作臺距離 |
mm |
340-1340 |
340-1340 |
340-1340 |
340-1340 |
340-1340 |
340-1340 |
340-1340 |
330-1580 |
330-1580 |
|
|
龍門通過高度 |
mm |
1400 |
1400 |
1400 |
1400 |
1400 |
1400 |
1400 |
1700 |
1700 |
|
|
兩立柱間寬度 |
mm |
2300 |
2700 |
2300 |
2700 |
2300 |
2700 |
2700 |
3200 |
4200 |
|
|
滑枕截面尺寸 |
mm |
460×460 |
460×460 |
460×460 |
460×460 |
460×460 |
460×460 |
460×460 |
500×500 |
500×500 |
|
|
工作臺 |
工作臺面積（長×寬） |
mm |
3000×2000 |
3000×2300 |
4000×2000 |
4000×2300 |
5000×2000 |
5000×2300 |
6000×2300 |
6000×3000 |
8000×3000 |
|
T型槽（數目-尺寸×間距） |
mm |
9×28×200 |
11×28×200 |
9×28×200 |
11×28×200 |
9×28×200 |
11×28×200 |
11×28×200 |
15×28×200 |
15×28×200 |
|
|
工作臺最大承重 |
kg |
10000 |
10000 |
12000 |
12000 |
14000 |
12000 |
12000 |
20000 |
25000 |
|
|
主軸 |
主軸傳動方式 |
|
ZF減速箱 |
ZF減速箱 |
ZF減速箱 |
ZF減速箱 |
ZF減速箱 |
ZF減速箱 |
ZF減速箱 |
ZF減速箱 |
ZF減速箱 |
|
主軸傳動比 |
|
4:1 |
4:1 |
4:1 |
4:1 |
4:1 |
4:1 |
4:1 |
4:1 |
4:1 |
|
|
主軸最高轉速 |
rpm |
4500 |
4500 |
4500 |
4500 |
4500 |
4500 |
4500 |
6000 |
6000 |
|
|
主軸錐孔/直徑 |
No./mm |
BT50-φ210 |
BT50-φ210 |
BT50-φ210 |
BT50-φ210 |
BT50-φ210 |
BT50-φ210 |
BT50-φ210 |
BT50-φ210 |
BT50-φ210 |
|
|
進給 |
切削進給速度 |
m/min |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
5 |
5 |
|
快速移動速度（X/Y/Z） |
m/min |
10/10/10 |
10/10/10 |
10/10/10 |
10/10/10 |
10/10/10 |
10/10/10 |
10/10/10 |
8/8/8 |
8/8/8 |
|
|
其他 |
所需氣壓 |
MPa |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
